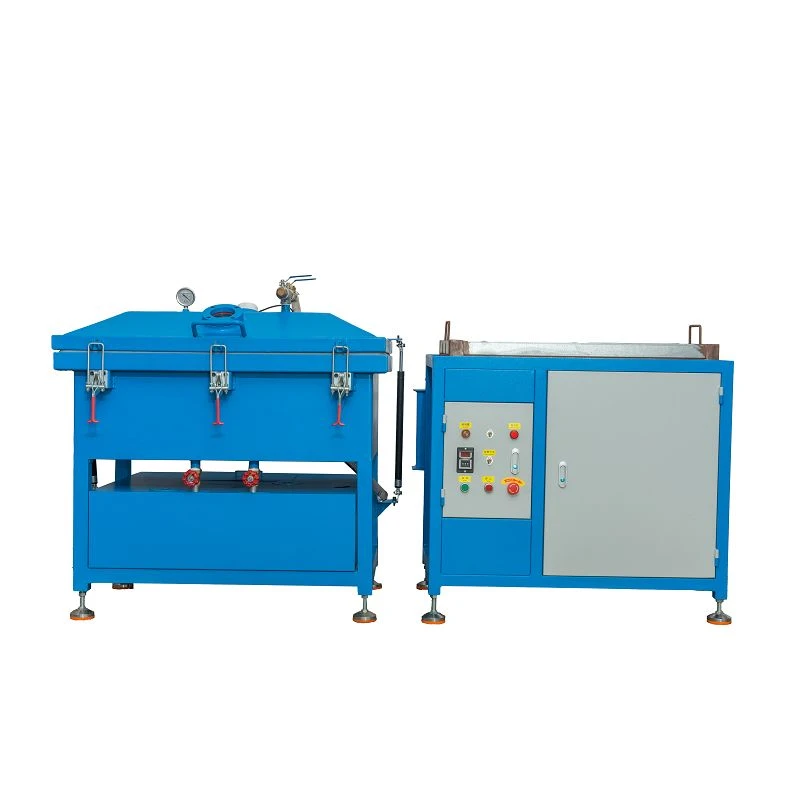

Principais parâmetros técnicos da máquina de impregnação a vácuo
Modelo de produto	Q-70SD	Q-100SD	Q-200SD
Tamanho do tanque de tinta	700 mm (C) * 500 mm (L) * 200 mm (A)	1000 mm (C) * 600 mm (L) * 400 mm (A)	2.000 mm (C) * 1.000 mm (L) * 1.000 mm (A)
Vácuo final	-0.1 MP	-0.1 MP	-0.1 MP
Faixa de vácuo	0-1 Deputado	0-1 Deputado	0-1 Deputado
Bomba de vácuo	RAD-020U	RAD-060U	RAD-100U
Potência da bomba de vácuo	0,75 kW	1,5 kW	2,2 kW
Velocidade do motor	2800rpm	1400 rpm	1400 rpm
Nível de ruído	70dB(A)	68dB(A)	68dB (A)
Motor de eixo	Assíncrono trifásico	Assíncrono trifásico	Assíncrono trifásico
Tensão de alimentação	380 VCA 50 Hz	380 VCA 50 Hz	380 VCA 50 Hz
Potência da máquina	{}.8KW	1,7 kW	2,7 kW
Chame a polícia	ter	ter	ter
Iluminação Interior	ter	ter	ter
Configurações de hora	ter	ter	ter
Bandeja de imersão de tinta	2	2	2
Dimensões	1550 mm (C) * 800 mm (L) * 1200 mm (A)	2.000 mm (C) * 900 mm (L) * 1.200 mm (A)	2.400 mm (C) * 1.500 mm (L) * 1.800 mm (A)
Peso do equipamento	210KG	370kg	680kg

Estrutura

Caixa pintada:

Este é o componente principal, usado para segurar a peça de trabalho e a tinta isolante. Geralmente é projetado como uma estrutura selada e resistente à pressão que pode suportar uma certa pressão de vácuo e pressão do líquido de pintura. A caixa geralmente é equipada com janela de observação, entrada e saída, interface de vácuo e entrada e saída de líquido de tinta.

Sistema de vácuo:

Incluindo equipamentos como bombas de vácuo, que são utilizadas para extrair o ar do tanque de imersão de tinta e reduzir a pressão do ar no tanque. A criação de um ambiente de vácuo pode permitir que a tinta isolante penetre melhor nas lacunas e poros da peça de trabalho, expulse o ar e a umidade e melhore o efeito de imersão da tinta.

Sistema de entrega de tinta:

Existem caixas de armazenamento de tinta, tubulações e bombas de distribuição de tinta, etc. Sua função é transportar a tinta isolante da caixa de armazenamento de tinta para a caixa de imersão de tinta e controlar o fluxo e a pressão do líquido de tinta para garantir o bom progresso de o processo de imersão em tinta.

Detalhes do produto

Princípio de funcionamento

Primeiro, coloque a peça de trabalho a ser mergulhada (como enrolamentos de motor, bobinas de transformador, etc.) no tanque de imersão e feche a porta do tanque. Inicie o sistema de vácuo para extrair o ar do tanque de imersão para que o tanque atinja um determinado grau de vácuo. Em seguida, a tinta isolante é transportada para o tanque de imersão através do sistema de distribuição de tinta. Como o tanque está em estado de vácuo, a tinta isolante penetra rapidamente em várias partes da peça sob a ação da diferença de pressão. Após a conclusão da imersão, ela pode ser embebida por um determinado período de tempo de acordo com os requisitos do processo para preencher totalmente o líquido da tinta. Em seguida, o excesso de líquido da tinta é drenado e o sistema de vácuo é reiniciado para retirar as bolhas remanescentes na superfície da peça. Finalmente, o sistema de aquecimento e secagem é usado para solidificar a tinta isolante na peça de trabalho para formar uma camada isolante sólida.

Vantagens

Melhore o desempenho do isolamento:

Ele pode fazer com que o verniz isolante penetre profundamente na bobina e na peça de trabalho, preencha efetivamente os pequenos poros e lacunas, melhore muito o desempenho de isolamento de produtos elétricos e reduza a probabilidade de falhas, como vazamento e curto-circuito.

Melhore a eficiência da produção e a estabilidade da qualidade:

A operação automatizada e o controle preciso dos parâmetros garantem a consistência da qualidade da imersão de tinta de cada lote de produtos e são mais eficientes do que os métodos tradicionais de imersão manual de tinta.

Áreas de aplicação

É amplamente utilizado na indústria de fabricação de equipamentos elétricos, como motores, transformadores, reatores, bobinas, etc. Nesses campos, o desempenho do isolamento elétrico deve ser alto, e a máquina de envernizamento a vácuo é um dos principais equipamentos para garantir qualidade do produto.

Perguntas frequentes

P: Como é a embalagem e o envio?

R: Durante o envio, serão usadas tiras de madeira para reforçar e proteger a máquina.

P: Qual é a tensão de alimentação do dispositivo?

R: Nosso equipamento é equipado padrão com AC220V e 380V, podendo também ser customizado de acordo com a necessidade do cliente.

P: Qual diâmetro do fio o dispositivo pode enrolar?

R: Depende do seu produto. Por favor, deixe suas informações de contato e providenciaremos o atendimento ao cliente para entrar em contato com você.

P: A programação da bobinadeira é complicada?

R: Isso depende do modelo específico da bobinadeira. A programação simples da bobinadeira é relativamente fácil e pode ser concluída definindo alguns parâmetros básicos, como número de voltas, velocidade de enrolamento, etc. No entanto, algumas bobinadeiras complexas usadas para enrolar uma variedade de bobinas complexas podem ser mais complicadas de programar. , exigindo que os operadores estejam familiarizados com linguagens de programação ou software operacional para definir vários parâmetros, como caminho de enrolamento e método de fiação.

P: O que inclui a manutenção diária da bobinadeira?

R: A manutenção diária inclui principalmente a limpeza da superfície do equipamento para evitar que poeira e detritos entrem nas peças mecânicas e afetem seu funcionamento. Também é necessário verificar regularmente a lubrificação das peças da transmissão, como engrenagens, parafusos e outras peças, e adicionar óleo lubrificante de acordo com a utilização.
